この前の続き

先日の謎の不具合の原因を探ってみました。

メインヒューズあたりが怪しいと目星は付けていましたが
確かではないので一応調べてみました。

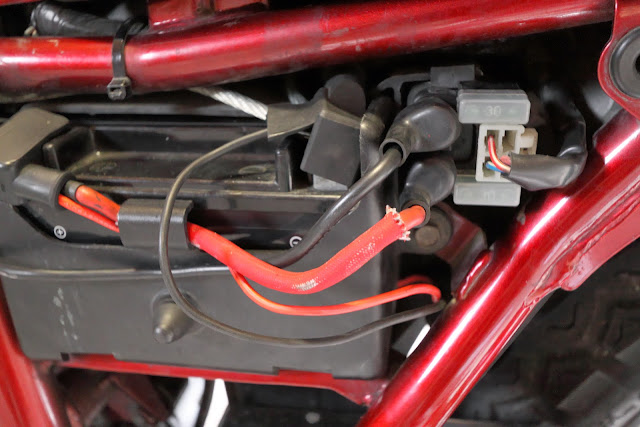

皆さんご存知?スターターリレーとメインヒューズでございます。

(バッテリーの右側に付いているやつ)



コイツですね↓



コイツのどこかで通電不良が起きて、バッテリーが切り離されたため、
セルで始動できなかった。
回路図を見たところ、オルタネータからの電力はこのスターターリレー&メインヒューズを
介していないため、エンジン始動後はどうにか電力を供給することができた?
でもバッテリーが無いため安定せず、結果なかなか吹け上がらなかったと推測。


エンジンを掛けてわざとメインヒューズを抜いてみると・・・

(ヒューズが2つ付いていますが、上側は予備のヒューズです。)


この前と全く同じ症状が出ました。
間違いなく原因はここで合っていそう。

・・・前向きに考えたらバッテリーが完全に死んだとしても
   かろうじて走行できるということですかね?あんまり良さそうじゃないですけど・・・

犯人はわかったので早速取り外しです。
見た目はソコソコ綺麗で問題ないようですが

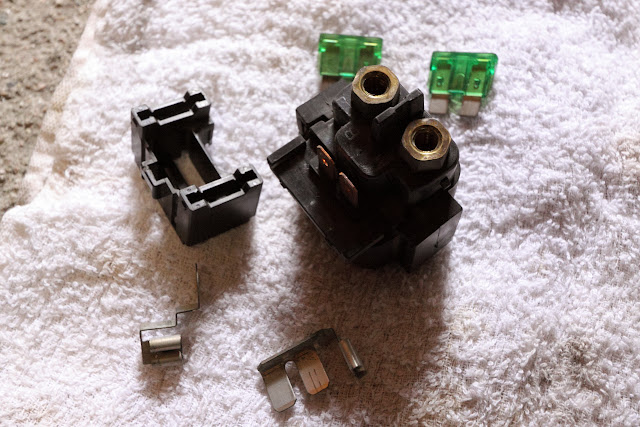

容赦なくバラしていきます(笑)



端子が錆びているところを磨き、
ヒューズの差込口が緩くなっていたので、ペンチで締め直し

これで様子を見てみることにします。
多分大丈夫でしょう・・・

元通りに組み立てておしまいです。


これで再発することはないと 信じたいです・・・
